        大口徑機械水表系列

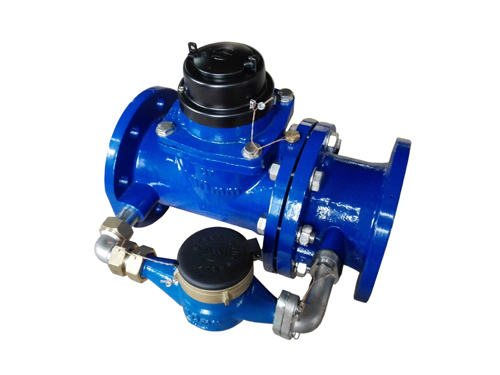

        復式水表LXF-(50~200)/F3


        ◆用途:
        ★測量流經自來水管道飲用冷水的總量。適用于單向水流,對腐蝕性的液體不能測量。
        ◆結構:
        ★該系列水表采用分體式結構設計,由大口徑可拆卸螺翼干式水表和小口徑液封旋翼式水表附加流量轉換裝置
        組成。根據流經水表流量的大小由流量轉換裝置自動控制使水流流過小口徑水表或同時流過大、小口徑水表。
        ◆優點:
        ★該系列水表的始動流量小,計量量程寬(包括從小口徑水表的最小流量到大口徑水表的最大流量),尤其對
        大口徑管網中的極低流量實現準確測量。
        ★該系列產品采用多重密封結構:首先,大口徑密封計數器設計為機械式密封,有效避免了抽真空式密封帶來
        的內外壓差及諸多不利因素;為防止密封計數器因外部水壓或潮濕空氣進入密封計數器內部,密封計數器外部
        及遠傳線部分亦采用了機械密封結構;為了去除外部密封所帶來的殘余空氣,法蘭盤內部獨特設計了兩個用于
        放置干燥劑的空間,作為外部防水防潮方式。小口徑水表亦采用了可靠的密封方式來保證水表的長期有效工作
        。標配液封式小表計數器采用特殊液體封裝,可長期保持讀數清晰。
        ★可依據客戶需求配置發訊計數器,多種脈沖訊號輸出(單/雙/三干簧管,霍爾元件)。
        ◆工作條件:
        溫度等級:T30                   氣候和機械環境等級:O級       電磁環境等級:E2級
        壓力等級:MAP10或MAP16          流動剖面敏感度等級:U5/D3
        ◆流量技術參數

        型號

        大表

        公稱

        口徑

        mm

        小表

        公稱

        口徑

        mm

        Q3/Q1

        過載

        流量

        Q4

        常用

        流量

        Q3

        分界

        流量

        Q2

        最小

        流量

        Q1

        最小讀數

        Min

        最大讀數

        Max

        m3/h

        L/h

        m3

        LXF-50

        50

        15

        800

        31.25

        25

        50

        31

        0.00005

        999999+99999

        LXF-65

        65

        15

        1250

        50

        40

        51.2

        32

        0.00005

        999999+99999

        LXF-80

        80

        20

        1250

        78.75

        63

        80

        50

        0.00005

        999999+99999

        LXF-100

        100

        20

        1250

        125

        100

        128

        80

        0.00005

        999999+99999

        LXF-150

        150

        32

        1250

        312.5

        250

        320

        200

        0.00005

        9999999+99999

        LXF-200

        200

        50

        1250

        500

        400

        500

        320

        0.00005

        9999999+99999


        ◆計量特性:2級水表(準確度等級為2級)
        在水溫0.1℃至30℃范圍內,水表的最大允許誤差在高區(Q2≤Q≤Q4)為±2%,低區(Q1≤Q<Q2)為±5%。
        ◆壓力損失等級:Δp 63
        ◆外形尺寸及重量

        公 稱

        口 徑

        L

        B

        H

        連接法蘭標準:GB/T17241.6-2008

        公稱壓力

        重量

        法蘭外徑

        D

        螺栓孔中心圓直徑D1

        單邊螺栓孔數與孔規格

        n-Фd

        mm

        MPa

        kg

        50

        280

        275

        232

        165

        125

        4-Ф19

        1.0/1.6

        14.7

        65

        300

        295

        255

        185

        145

        4-Ф19

        1.0/1.6

        21.5

        80

        370

        320

        301

        200

        160

        8-Ф19

        1.0/1.6

        24.5

        100

        370

        320

        311

        220

        180

        8-Ф19

        1.0/1.6

        29

        150

        500

        445

        341

        285

        240

        8-Ф23

        1.0/1.6

        56.5

        200

        560

        523

        402

        340

        295

        8-Ф23

        1.0

        91

        12-Ф23

        1.6

        90


        注:?法蘭連接按GB/T17241.6-2008 PN10的規定,特殊規格訂貨時提出。
            ?尺寸及重量、主要參數以產品實物及訂貨要求為準。

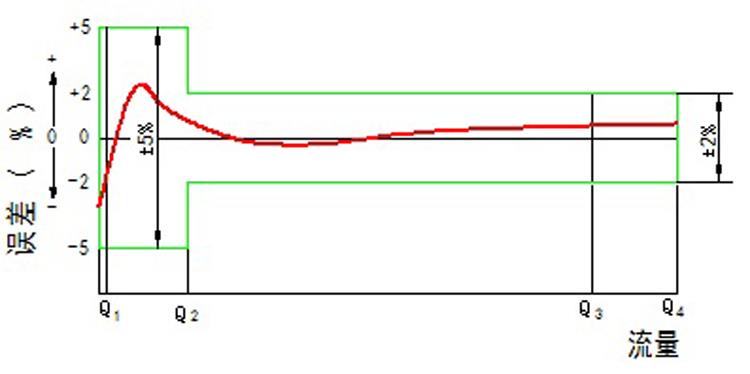

        ◆流量誤差曲線

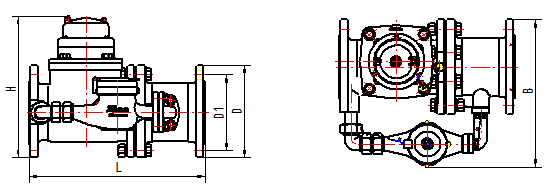

        ◆外形尺寸圖
