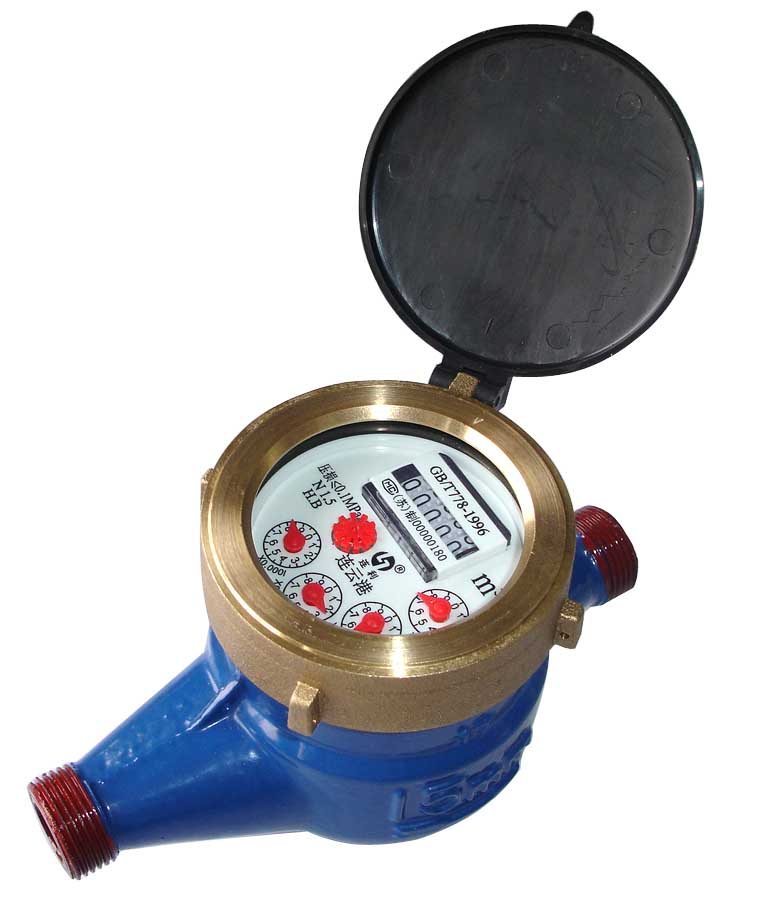

多流束旋翼液封式防滴漏冷水表LXSY-(15～20)E/B［D］

防滴漏水表和普通水表不同之處在于防滴漏水表內部裝有自重閥、葉輪盒上有一節流孔。當用戶在正常流量范圍內用水時水流沖開自重閥，水通過自重閥，流經葉輪盒進水孔多點沖擊葉輪，驅動葉輪旋轉，從而實現對流量的準確計量。當流量低于某一水流能量（如2L/h），水流能量不足以克服自重閥重力，而自重閥關閉時，水流通過葉輪盒上節流孔推動葉輪轉動從而開始計量水量。
☆ 量程大 高靈敏度
☆ 性能曲線穩定
☆ 傳動性能穩定可靠
☆ 內部濾網，擁有充分的過濾面積。
☆ 壓力損失小
工作條件:
☆ 水壓：不大于1.0MPa（10bar）
☆ 水溫：0.1℃～50℃
示值誤差:
☆ 從分界流量到過載流量為±2%；
☆ 從最小流量到分界流量（不包括分界流量）為±5%.
始動流量
公稱口徑15mm和20mm： ≤2L/h

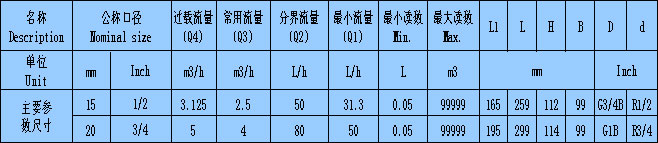

參數尺寸 SPECIFICATION AND OVERAL DIMENSIONS

外形尺寸 OVERALL DIMENSIONS

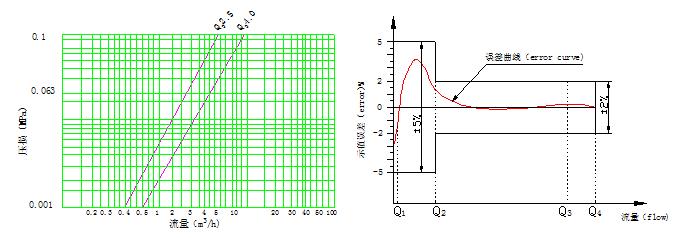

                       壓力損失曲線 Pressure loss curve                                          示值誤差限與流量曲線FLOW-ERROR CURVE
