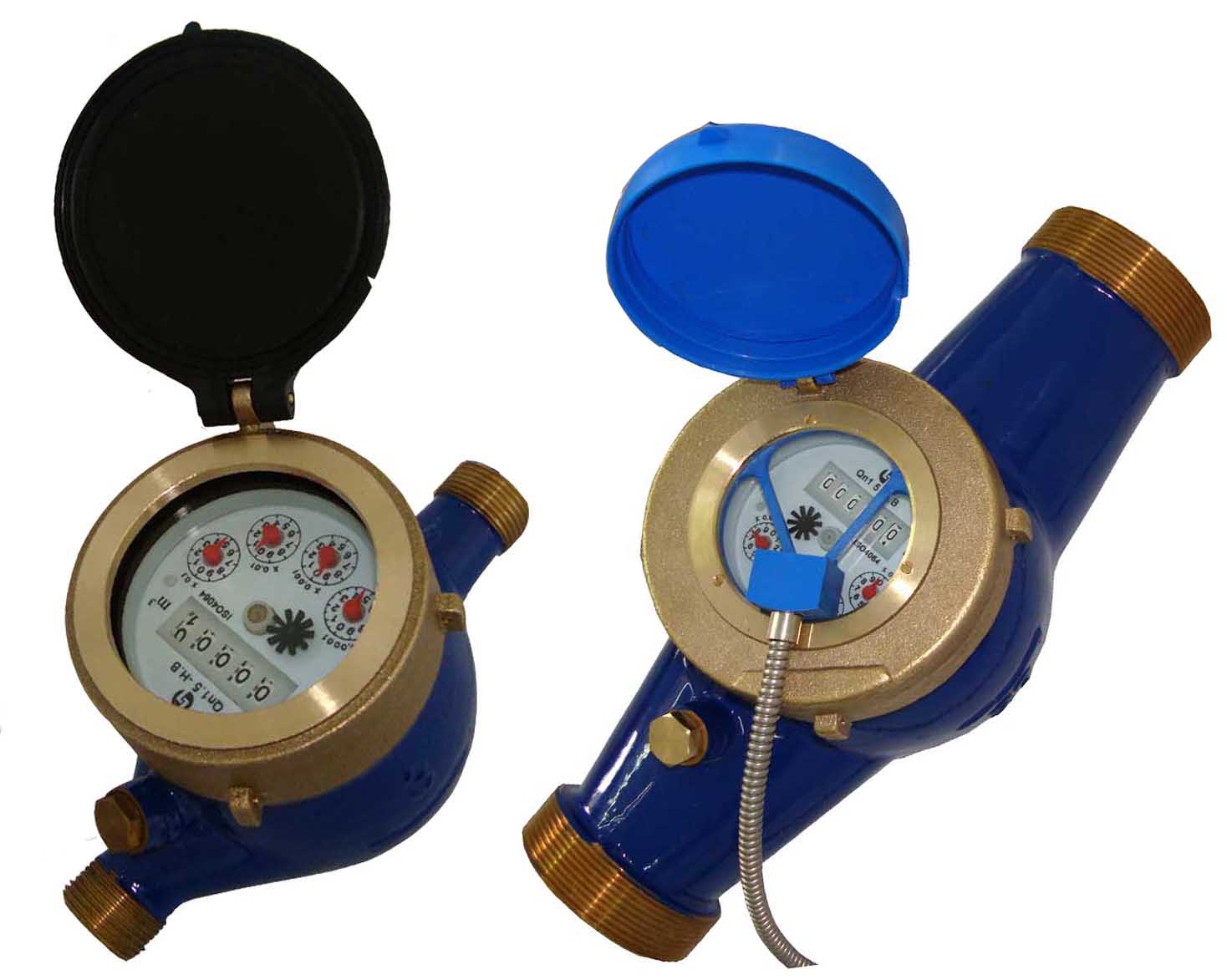

多流束旋翼濕式冷水表（銅殼）DS78TBR-(15～50)E
DS78TBR-E旋翼式水表是直讀式、多流束、濕式冷水水表，適宜家庭使用。銅外殼，機芯由耐磨、防水、防磁、防垢的塑料材料制造。無泄漏，機械傳動，不受外來磁場或水中鐵屑影響。
★ 內部濾網，擁有充分的過濾面積。
★ 量程大，精確度高
★ 始動流量低，靈敏度高，使用壽命長。
工作條件：
★ 水壓：不大于1.0MPa（10bar）
★ 水溫：不超過30℃
示值誤差：
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
注：本水表技術參數符合國際標準ISO4064規定
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
inch
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
過載流量（Q4） Overload flowrate
|
m3/h
|
3.125
|
5
|
7.875
|
12.5
|
20
|
31.25
|
|
常用流量 （Q3） Permanent flowrate
|
m3/h
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
|
分界流量 （Q2） Transitional flowrate
|
l/h
|
50
|
80
|
126
|
200
|
320
|
500
|
|
最小流量（Q1）Minimum flowrate
|
l/h
|
31.3
|
50
|
78.8
|
125
|
200
|
312.5
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
99999
|
99999
|
999999
|
999999
|
|
最大工作壓力 MAP
|
MPa
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
|
壓力損失 ΔP at the Q3
|
MPa
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
< 0.063
|
|
L
|
mm
|
165
|
190
|
260
|
260
|
300
|
300
|
|
I
|
mm
|
243
|
286
|
376
|
376
|
438
|
438
|
|
H
|
mm
|
108
|
108
|
126
|
126
|
170
|
170
|
|
B
|
mm
|
98.5
|
98.5
|
98.5
|
98.5
|
130
|
130
|
|
G
|
inch
|
G3/4B
|
G1B
|
G11/4B
|
G11/2B
|
G2B
|
G21/2B
|
|
R
|
inch
|
R1/2
|
R3/4
|
R1
|
R11/4
|
R11/2
|
R2
|
|
重量
Weight
|
不帶連接件
Without connections
|
Kg
|
1.20
|
1.43
|
2.34
|
2.42
|
3.77
|
4.72
|
|
帶連接件
With connections
|
1.37
|
1.69
|
2.79
|
3.05
|
4.47
|
6.12
|
外形尺寸 OVERALL DIMENSIONS
流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
