        有線遠傳水表系列

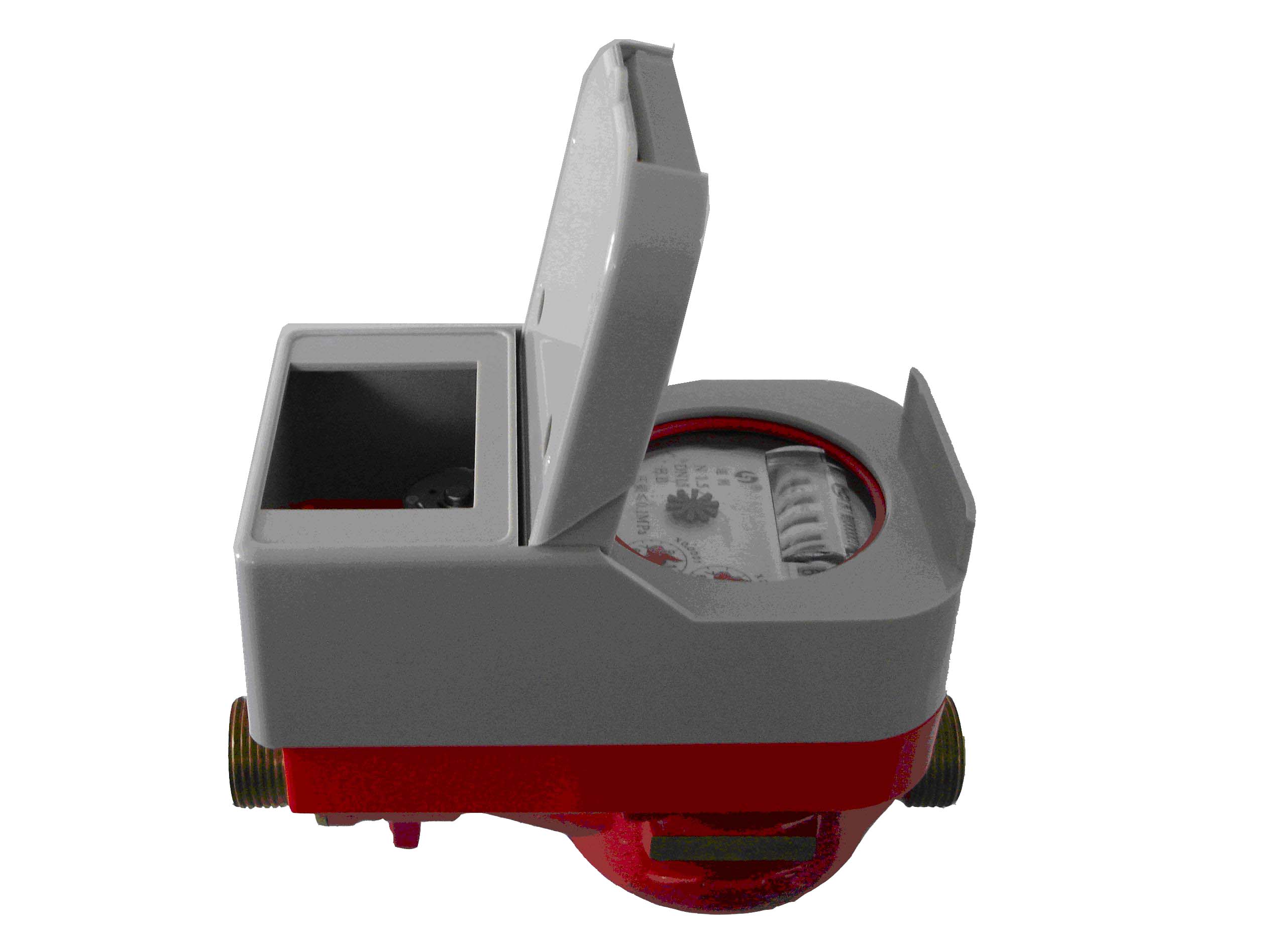

        多流干式無源直讀連體球閥表LXSGK1(R)-(15~25)B6G/Z





        本產品是以帶有發訊裝置的水表為流量計量基表,加裝控制器和電控閥所組成的一種具有結算功能的水量計量儀表。該產品采用了自主研制的小機芯結構和低扭矩閥門,具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀。

        .性能參數



        公稱口徑

        mm

        Q3/Q1

        Q4

        Q3

        Q2

        Q1

        m3 /h

        15

        80

        3.125

        2.5

        0.05

        0.0313

        20

        80

        5

        4

        0.08

        0.05

        25

        80

        7.785

        6.3

        0.126

        0.0788

         . 流量測量誤差

        a.從包括分界流量(Q2)至包括過載流量(Q4)的高區為±2

        b.從包括最小流量(Q1) 至不包括分界流量(Q2)的低區為±5

        .閥門相關參數

             1)閥門扭矩



        水 壓

        (MPa)

        新裝閥門常用流量下開關閥最大扭矩(N.m

        DN15

        DN20

        DN25

        0.3

        0.2

        0.3

        0.3

        1.0

        0.4

        0.6

        0.6

        2)水壓≥0.2MPa時,閥門泄漏量2L/h

        .執行機構參數
                1)
        閥門到位方式:本公司的閥門到位有兩種限位方式,開關限位與機械限位并存,機械限位要稍微滯后一點,當開關限位失靈時,機械限位才起作用。

                2)開、關閥時間≤10S(測試電壓3.6V)。
                3)
        開、關閥電流配本公司閥控表(測試電壓3.6V)。



        口徑

        開、關閥電機電流(mA

        空載

        0.3MPa水壓

        Imax

        Imax

        DN15

        38

        110

        DN20

        38

        120

        DN25

        38

        130









         (測試流量:DN15流量為2.5m3/hDN20DN25流量為4m3/h)

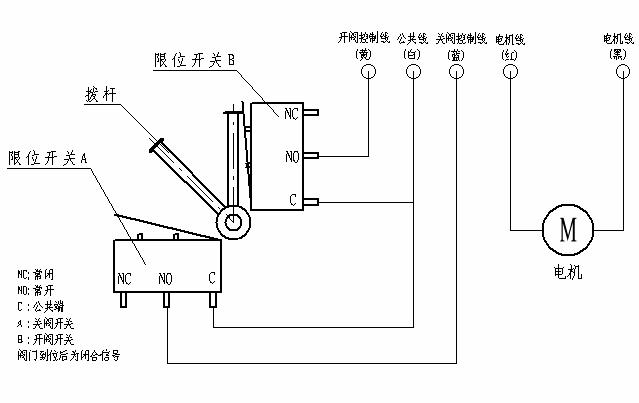

        4)執行機構引出線中:黑色線為電機正極引出線,紅色線為電機負極引出線,黃色線為開閥到位引出線,藍色線為關閥到位引出線,白色線為閥到位公共線。



              5)電機堵轉電流:450mA(測試電壓:3.6V)
              6)
        電機工作電壓:2V4V

        五.主控板到位控制方式設置

          ★開關限位:通常閥門到位后開關輸出閉合信號。

          ★阻轉控制:設計時為避開電機的啟動電流,檢測阻轉電流時應延時0.5S1S

          ★時間控制:時間限制值可控制在12S

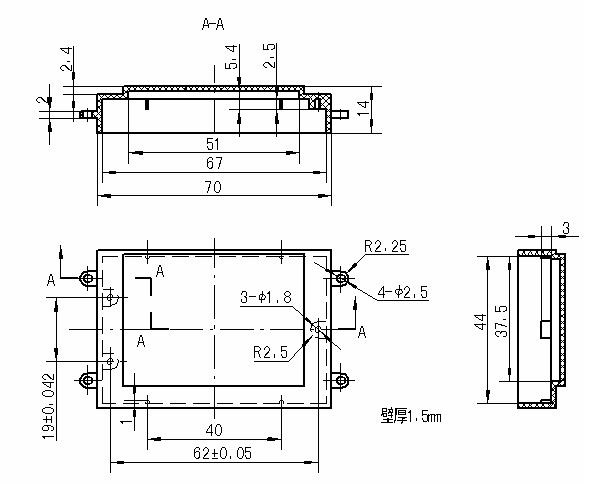

          ★主控板密封盒圖紙:

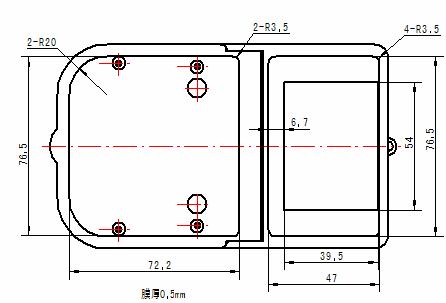

        ★貼膜尺寸

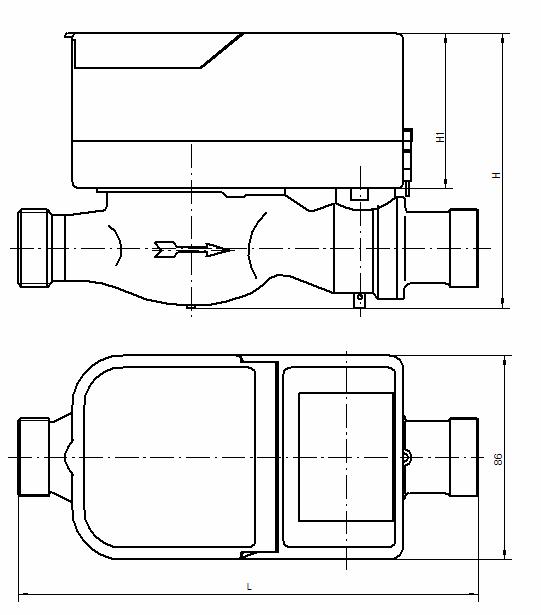

        六.外形參數尺寸



        產品名稱

        公稱口徑

        L

        H1

        H

        連接螺紋

        DN(mm)

        mm

        D

        d

        多流干式無源直讀連體球閥表(LXSGK1(R)-B6G/Z

        15

        165

        66

        115

        G3/4B

        R1/2

        20

        195

        66

        115

        G1B

        R3/4

        25

        225

        66

        115

        G1-1/4B

        R1
